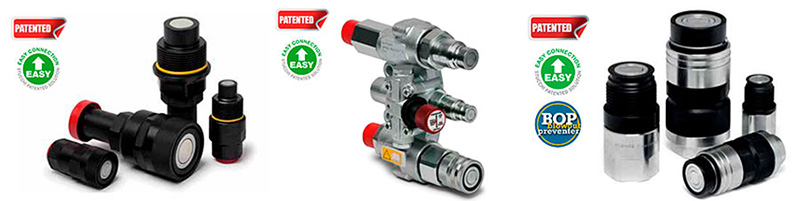

Быстроразьёмное соединение БРС – соединяет гидролинии навечно

Быстроразъёмное соединение (БРС) представляет собой наиболее простое и эффективное приспособление, применяемое для соединения технических креплений РВД и труб. Главное назначение БРС быстрая сборка и разборка гидравлических линий, снятие, замена деталей гидравлических узлов и систем без использования специального инструмента или устройства.

БРС сделаны из муфты и ниппеля, в свою очередь муфта состоит из корпуса, механизма фиксации, обратного клапана, эластомерных уплотнителей, отдельного или интегрированного адаптера присоединения. Ниппель имеет корпус, обратный клапан, отдельный или интегрированный адаптер присоединения и эластомерный уплотнитель соединительного элемента.

Как правило, быстроразъемные соединения изготавливают из особо прочной углеродистой стали, нержавеющей стали и латуни, благодаря этому они могут работать с любыми типами рабочей жидкости, в том числе с химическими и масляными.

Принцип работы БРС

Он очень простой, стопорная втулка на муфте отжимается в сторону адаптера, муфта вставляется в ниппель до упора, далее стопорная втулка отпускается, разъединение БРС производится в обратном порядке.

За счет новых технологий быстроразъёмные соединения обладают непревзойденной прочностью, универсальностью и надежностью, поэтому они используются во всех сферах, начиная от пищевой промышленности, заканчивая сельским хозяйством. На данный момент на рынок поставляется множество типов БРС, которые отличаются друг от друга формами, габаритами, типом клапана и комплектацией. При выборе быстроразъемных соединений необходимо учитывать множество факторов, таких как: вид рабочего вещества, максимальное рабочее давление, диапазон рабочей температуры, условия эксплуатации.

Классификация быстроразъёмных соединений.

По форме клапана они бывают: бесклапанные (со свободным проходом), с одним клапаном (одностороннее запирание), с клапанами с двух сторон (двустороннее запирание). По формату трубопровода подразделяются на гидравлические и пневматические. Есть БРС, которые делят по эталону выпуска:

БРС ISO самый известный формат, используется в системах, где отсутствует высокое давление (сельхозтехника, коммунальное хозяйство).

БРС FLAT FACE - соединения с плоской присоединительной частью, такая конструкция не дает вытекать маслу при отсоединении и надежно защищает внутреннюю часть ниппеля от загрязнений.

БРС STUCCHI VEP/VP созданы для подсоединения и отсоединения с обеих сторон при остаточном давлении, клапанная система сброса внутреннего давления дает возможность быстро произвести соединение при высоком внутреннем остаточном давлении.

Резьбовые БРС используются в гидросистемах с крайне высоким, импульсным давлением и вибрацией, за счет резьбы обеспечивается повышенная прочность, чаще всего резьбовая БРС применяется на технике, которая работает в карьере.
